task oriented design spray coater for making Nanofiber electrospinning

FOB Reference Price:Get Latest Price
$3,200.00 - $43,000.00 / Sets | 1 Set/Sets (Min. Order)
Model Number:
MSK-USP-04 spray coater
Lead Time:
Quantity(Sets) 1 - 1 >1
Est. Time(days) 25 Negotiable
Report Suspicious Activity
Overview
Quick Details
Condition:
New
Type:
Coating Spray Gun
Substrate:
Ceramic
Coating:
Painting
Place of Origin:
Henan, China
Brand Name:
CYKY
Voltage:
as your request
Power(W):
12KW
Dimension(L*W*H):
500x450x340mm
Weight:
110KG
Certification:
CE
Warranty:
1 Year
After-sales Service Provided:
Free spare parts, Field installation, commissioning and training, Field maintenance and repair service, Video technical support, Online support, Engineers available to service machinery overseas
Product Certification Verified
CE Certified.
Valid from 2015-04-01 until 2049-12-31
Supply Ability
Supply Ability:
110 Set/Sets per Month spray coater
Packaging & Delivery
Packaging Details
Plastic paper inside,polyfoam filled,wooden box outside
Port
Zhengzhou,Qingdao,etc.
Picture Example:
package-img
Lead Time :
Quantity(Sets) 1 - 1 >1
Est. Time(days) 25 To be negotiated

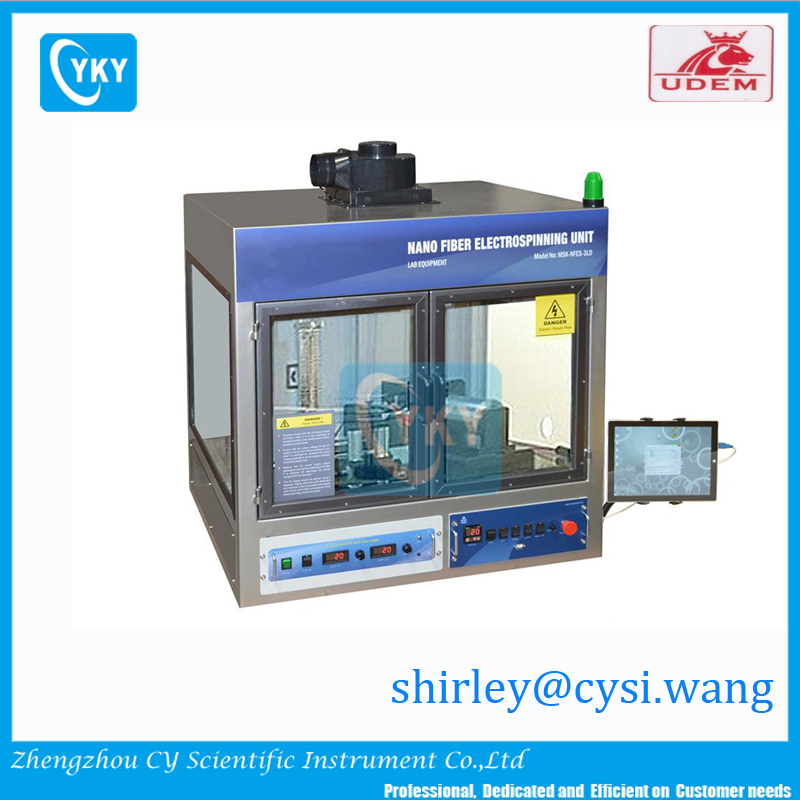

 Floor-Stand Electrospinning & Electrosparying Unit for Nano-Materials  spray coater

 Introduction of spray coater

MSK-NFES

4 model electrospinning equipment is a complete unit for making Nanofiber or coating on substrate. Its user friendly software, task oriented design, ease of operation and competitive pricing are certain features that place our

equipment ahead of other products available in the market. MSK-NFES

4 syringe pump render a smooth and uninterrupted flow enabling uniform spinning. The high voltage power supply delivers 0-30 KV output voltage range with a maximum current capacity of 0.5 mA. A stationary target, an XY moving target and Rotating mandrels of six different diameters are supplied along with the unit.

 MSK-NFES-4 model fume hood provides an enclosed atmosphere with transparent side walls to monitor the electro spinning

process.The inbuilt heater can raise the process temperature up to 60°C. A common electronic control unit is

integrated within the hood. The hood also has features like exhaust fan, granite work surface and optional features

like high bright halogen lighting, duct of custom dimension to be connected to an exhaust duct available onsite etc.

  Nanofiber Electrospinning unit is a system for producing ultra-fine fiber with diameter of 20-1000nm. The nanofiber has very high specific surface area, small diameter and large porosity. There are more than

100 kind of polymers could be used as raw materials. Such as PEO, DNA, PAA, PLA, and also protein, collagen,

organics such as nylon, polyester, acryl resin, and PVA, PS, PAN, peptide, cellulose, so on and so forth.   Electrospray coating unit is an apparatus for electrospraying a coating material onto a substrate. Compared to Electrospinning

process, electrospray coating requires a lower viscosity solution and much higher voltage.



Technical parameters of spray coater



Key Features

User friendly software enables PC interfacing that helps the regulation and control of

various features like

Rotating mandrel speed, Spin Duration, Syringe pump flow rate, XY target movement etc.

Rotating Mandrel targets of varying diameters, Stationary target and Reciprocating XY

target provided with the system.

System hood has features like Exhaust fan, halogen lighting and transparent door for

monitoring

electrospinning process.

Built-in Ark Protection Circuit

High Voltage Power Supply

0 - 30kV Single Output, 0.5mA max Current

Digital Voltmeter and Current meter

Static Remal Device - Shorting Stick

Constant current/Constant Voltage mode of operation

Built-in Ark Protection Circuit

Syringe Pump

To dispense from standard disposable or glass syringes from 2.5 to 60ml

Syringe holder made of insulating material to work under high voltage conditions

Motor control through micro controller to control and indicate flow rate

Four Syringe dispensing system

PC based control with documentation of parameters like syringe diameter, flow rate,

 spray duration etc.

Manual height adjustment platform for the syringe pump to vary its height according

to the target height.

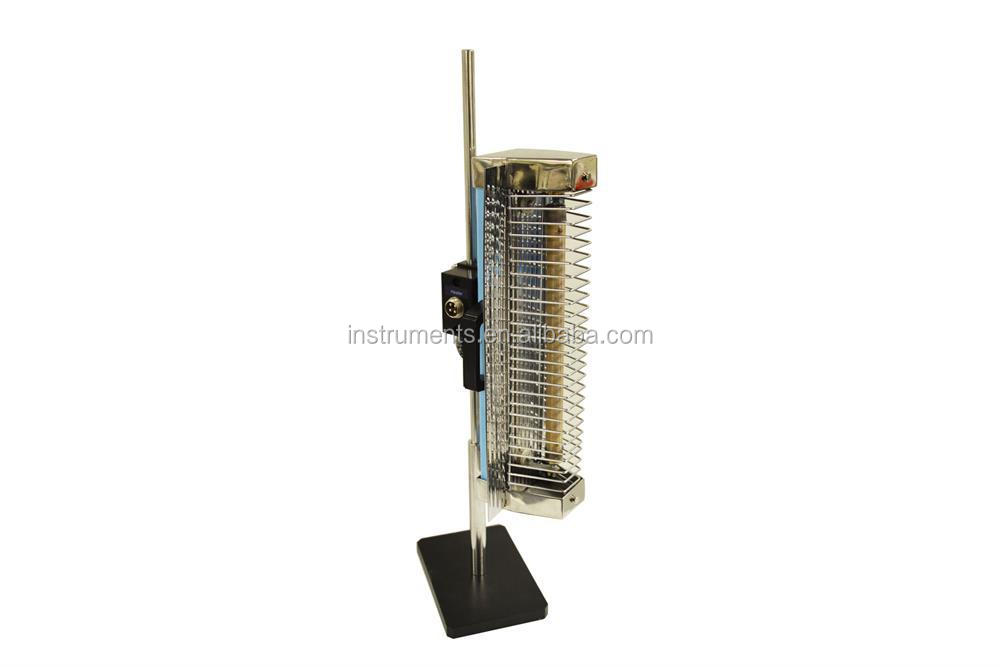

  Collector System



We provide three type of collectors as standard accessory
  (1) Drum collectors

6 sets with various size: length  200 mm  x dia 100, 75, 25, 12, 6.0, 2.0 mm

All hese drum collectors can be mounted on the standard drum collector assembly•

Actuator: Microprocessor

controlled BLDC motor with hall sensor feedback

Speed stability: +/-1%

PC based control with documentation of speed and duration

  (2) Plate collector

320mm x 100mm x 2mm thick SS Plate with grounding facility

   (3) XY Plate Collector

Plate Dimensions 300 x 200 x 5mm

Plate Material: Stainless Steel

Grounding facility: Available

Programmable XY motion profile to control the nanofiber deposition characteristics

PC based motion control with documentation of parameters like speed, traverse, motion

profile and duration


Fume Hood

Standalone unit with in-built power supply and wiring for the heater, lighting atnd exhaus

Transparent glass windows on four sides for easily monitoring the electrospinning process

Foot Print: 1200 x 800mm

Construction Material: Stainless Steel, Aluminium & Glass

Epoxy coated for electrical insulation

Static removal device - Residual charge discharge stick

Ambient to 60degree Celsius temperature contro

Hazard lamp to indicate that HV power supply is on

Exhaust fan ventilation at the top of the hood which can be connected to an exhaust

outlet at the customer facility.


Software

Centralized software control of almost all of the electrospinning parameters

One software interface for syringe pump, XY target and rotating drum collecto

All of the process parameters can be saved as user program and retrieved for analysis

or rerun

Laotop PC is included with pre-installed software for immediate use

Compliance

 CE certified

Warranty

 One year limited and lifttime support

Shipping

Two pallets: 990 lbs with 56x45x70" and 300 lbs with 48x40x36" dimension



High voltage power supply

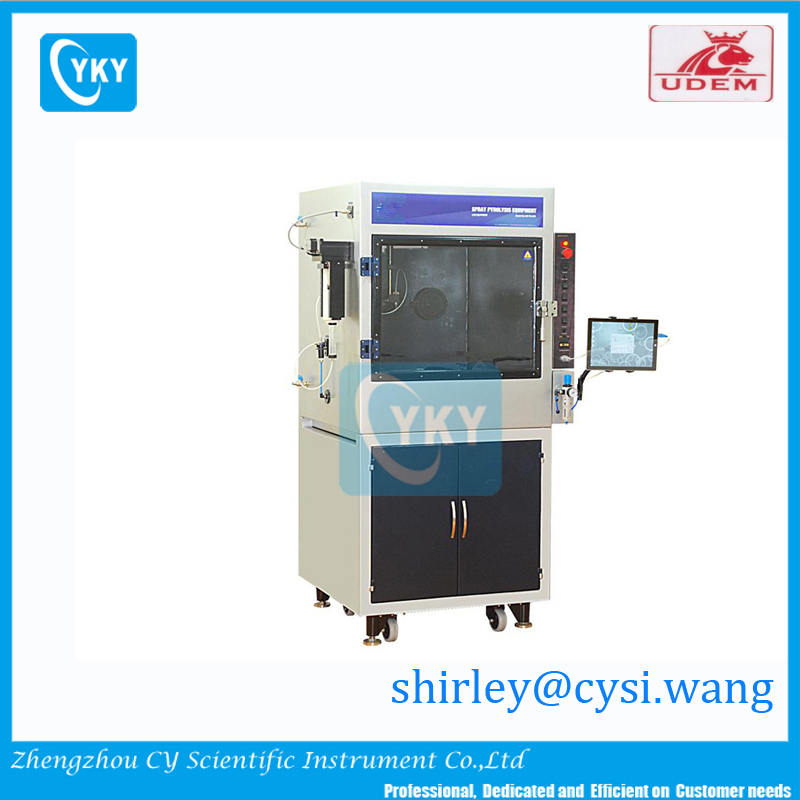

Other types of spray coater

Packaging & Shipping





Our Services



1.We are a manufacturer so that we have the punctual delivery time.

2.One sales representative serves you from inquiry to products shipped out.Communicate directly and conveniently.

3.Professional R&D team.

4.Strict QC.

5.Smooth shipping.

6.Rich experience. We do OEM services.Our customers are all over the world like USA, UK, Russia, Korea, Southeast

Asia, etc. so that we are quite experienced.

7.Certificate: All our products are CE approval.

8.Fast reply: Our team will respond your requests within 8-working-hour

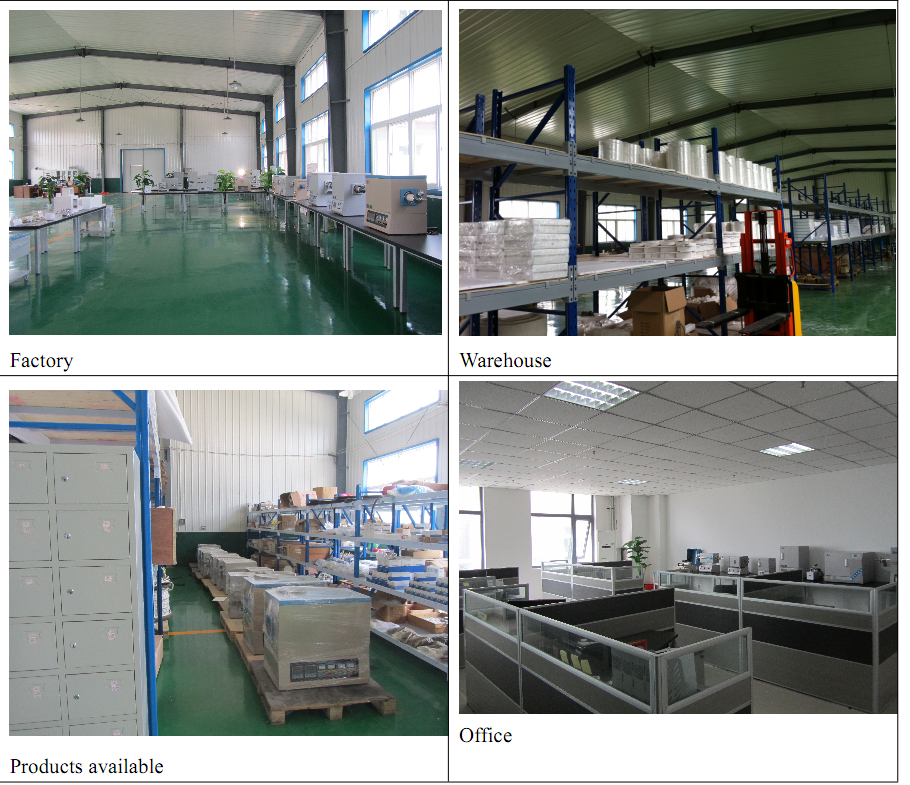

Company Information
